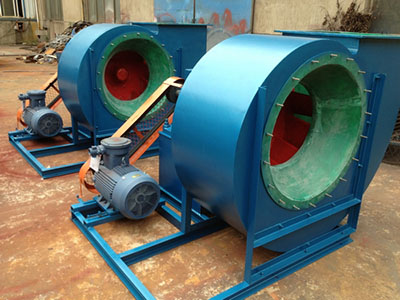

防爆離心通風機 - 結構特點
防爆離心通風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。
(1)葉輪 由12個后傾翼形葉片焊接于弧形的輪蓋與平板形的輪盤中間，由于采用了機翼形葉片，保證了風機的高效率、低噪聲、高強度。葉輪經靜、動平衡校正運轉平穩。同一機號的通、引風機葉輪結構相同。
(2)機殼 機殼是用普通鋼板焊接而成的蝸形體。防爆離心通風機的機殼制成整體結構。對于引風機，在蝸形板上開有清灰門，同時適當加厚，以防煙灰磨損，延長其使用壽命。
(3)進風口 為收斂流線形的整體結構，用螺栓固定在機殼入口側。
(4)調節門 用來調節風機流量大小的裝置，No.8-12.5由11片花瓣式葉片組成，No.l4-16
由13片花辮式葉片組成，均軸向安裝在進風口前面。由于采用了外部傳動的結構，轉動靈活方便。調節范圍由90°(全閉)到0°(全開)。調節門的扳把位置，從進風口方向看，在右側。對于右旋風機，扳把由下往上推是由全閉到全開方向；對于左旋風機，扳把由上往下拉是由全閉到全開方向。
(5)傳動組 傳動方式均為D式。由主軸、軸承箱，聯軸器等組成。主軸由優質鋼制成。采用滾動軸承水冷整體軸承箱。因此，需加裝 輸水管，耗水量因環境溫度的不同而異，一般按0.5~1m3／h考慮。軸承箱上裝有溫度計和油位指示器。
防爆離心通風機的固定件引起共振
原 因：
1、水泥基礎太輕或灌漿不良或平面尺寸過小，引起風機基礎與地基脫節，地腳螺栓松動，機座連接不牢固使其基礎剛度不夠；
2、風機底座或蝸殼剛度過低；
3、與風機連接的進出口管道未加支撐和軟聯結；
4、鄰近設施與風機的基礎過近，或其剛度過??；
處理方法：
1、加固基礎或重新灌漿，緊固螺母；
2、加強其剛度；
3、加支撐和軟聯接；
4、增加剛度；
防爆離心通風機軸承溫度過高原因：
1、軸承損壞；
2、潤滑油或潤滑油脂選型不對；
3、潤滑油位過高或缺油；
4、冷卻水量不夠；
5、電機和風機不同一中心線；
6、轉子振動；
處理方法：
1、更換軸承；
2、重新選型并更換合適的油品；
3、調整油位；
4、增加冷卻水量；
5、找徑向、軸向水平；
6、對轉子找平衡。
